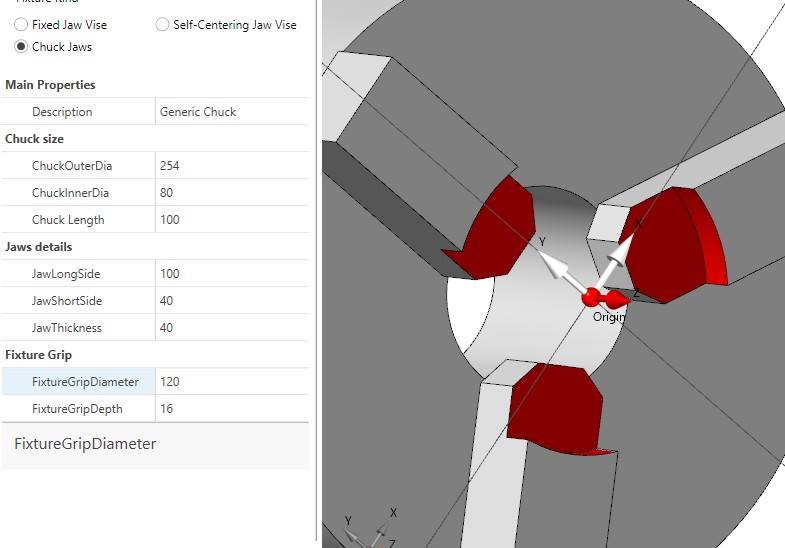

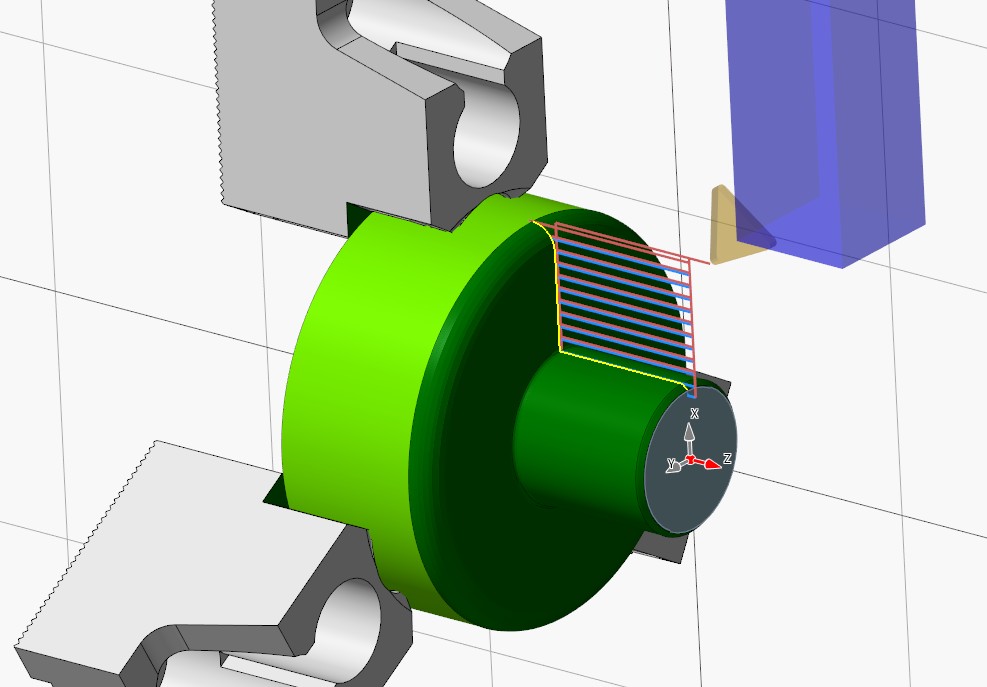

Parameterbasierte Definition
Selbstzentrierende Schraubstöcke und Spanner können auch über geometrische Parameter definiert werden, was eine schnelle Anpassung ohne externe
3D-Modelle ermöglicht.

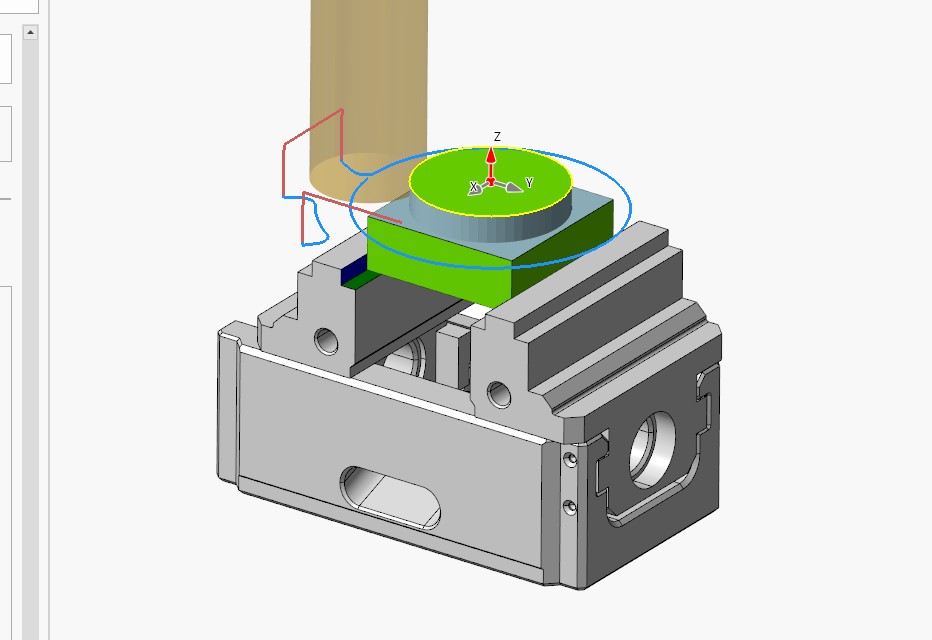

Modell-Import
3D-Modelle von Spannmitteln können importiert werden von:
- Führenden Vorrichtungsherstellern
- 3DfindIT-Plattform (https://www.3dfindit.com/)
Modell-Optimierung
Um eine optimale Leistung zu gewährleisten, sollten die Modelle leichtgewichtig und optimiert sein.
Es wird empfohlen, STEP-Dateien mit einer Größe von unter 1 MB zu verwenden, um eine Überlastung des Projekts zu vermeiden.

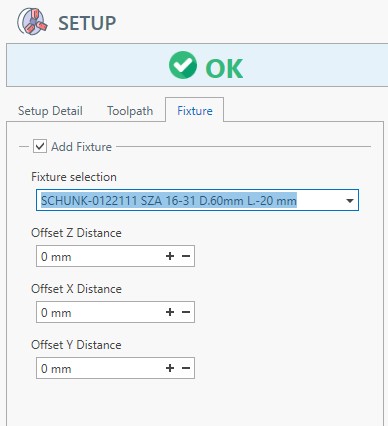

Spannmittel-Manager
Über Menü > Bearbeiten > Spannmittel- Manager
In diesem Fenster können Sie alle Vorrichtungen, die in den verschiedenen Projekten verwendet werden, hinzufügen, bearbeiten oder löschen.
Schraubstock-Import
Der erste Schritt nach dem Importieren eines Schraubstocks besteht darin, ihn an der Z-Achse auszurichten.
Aktivieren Sie dazu die Option Modell nach PLANAR-Fläche ausrichten und klicken Sie mit der Maus auf die oberste planare Fläche.
Das Modell wird dann entlang der Z-Achse ausgerichtet und zentriert, basierend auf der Normalenrichtung der ausgewählten Fläche.

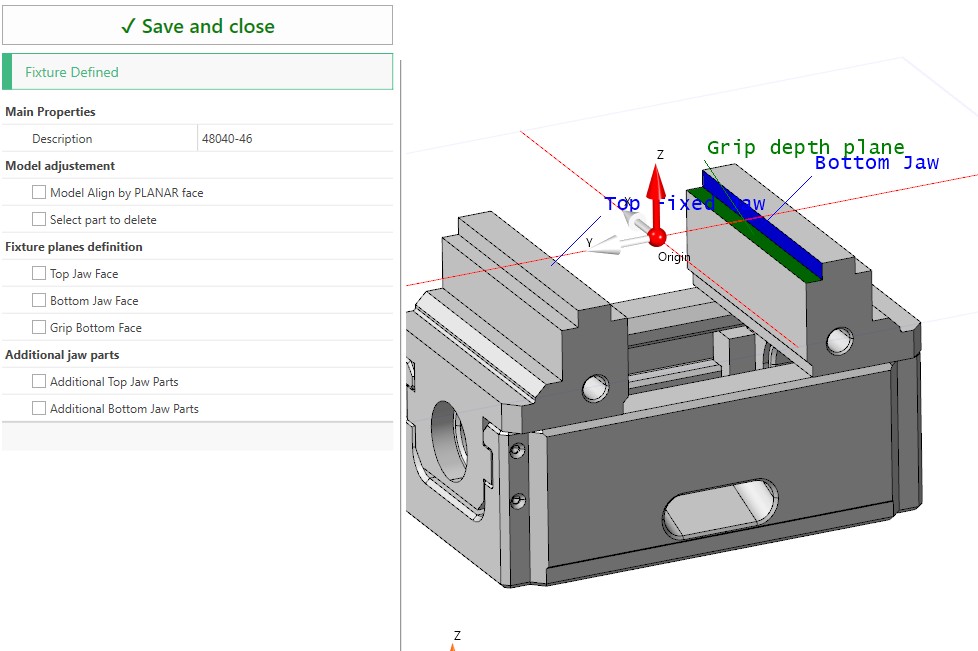

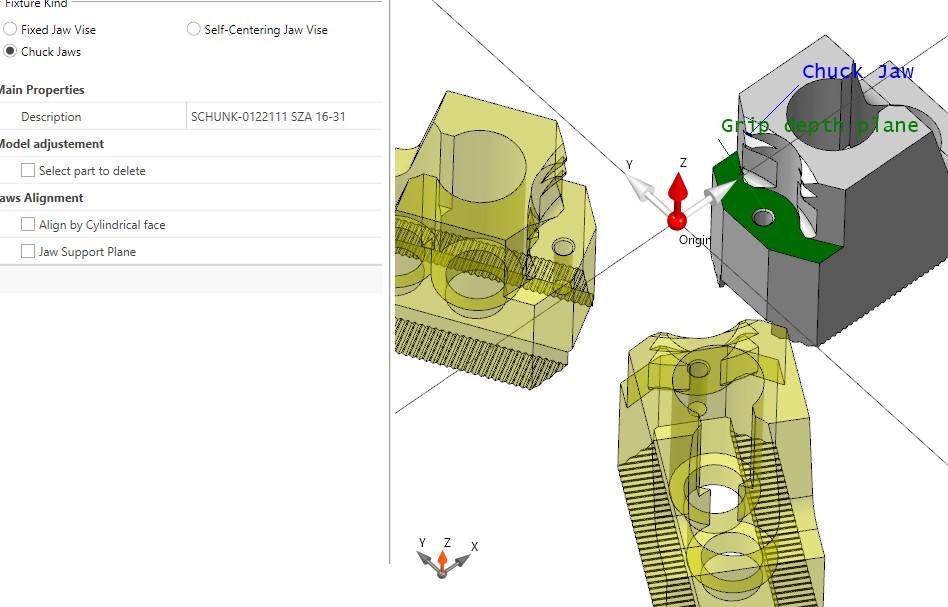

Nach dem Importieren des Modells müssen Sie die Greifbackenfläche und die Greifbodenfläche definieren, indem Sie sie auswählen.
Basierend auf dieser Auswahl passt die Software die Backenpositionen automatisch an, um das Rohmodell richtig einzuspannen.
Die ausgewählten Flächen werden hervorgehoben, und es erscheinen Beschriftungen, die sie kennzeichnen.
Siehe das Bild unten:
