Wir wird ein Drehprofil erstellt, benutzt und bearbeitet?
Um ein Drehprofil zu erstellen, gehen Sie folgt vor:
- Rotieren Sie ihr Drehwerkstück so wie Sie benötigen
- Öffnen Sie das Dropdown Menü der Modelbearbeitung (Das link bei Geometrie)
- Wählen Sie dort 9781108433730 (ist ein Namensfehler, wird demnächst geändert).
- Im nun geöffneted Menü drücken Sie auf Drehprofil erstellen und warten Sie einen Moment
- Nach erstellen des Drehprofil drücken Sie auf OK
- Dies hat eine neue Zeichenebene hinzugefügt. Diese müssen Sie auswählen um diese zu verwenden und bearbeiten
Um das Drehprofil zu bearbeiten müssen Sie die gewünschten Elemente hinzufügen. Dies wie folgt:
- Das Dropdown Menü der Modelbearbeitung öffnen
- Die gewünschte Funktion wählen (In diesem Beispiel machen wir eine grössere Fase mithilfe von der Fasenfunktion)

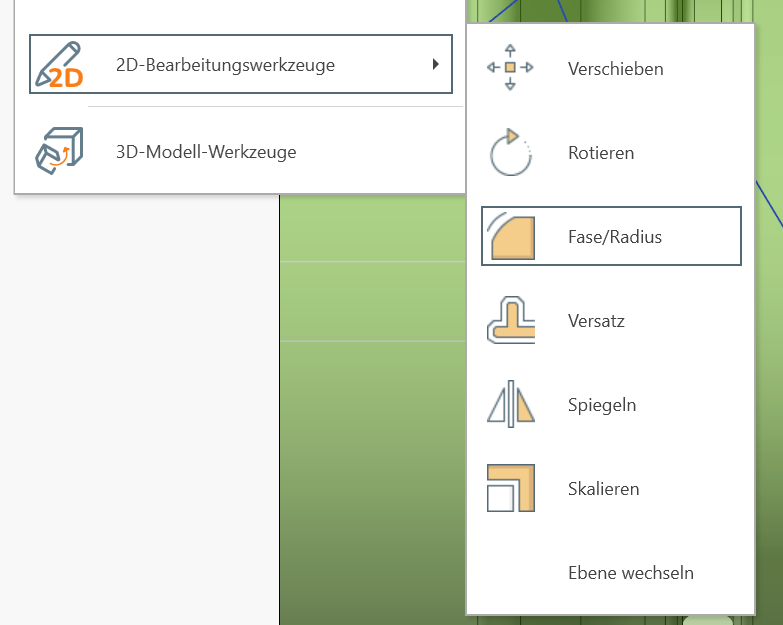

- Die Fasen Option finden Sie in den 2D-Bearbeitungswerkzeugen
4. In diesem Menü geben wir ein wie gross die Fase sein soll
5. Dann werden die zwei Kanten gewählt an welcher die Fase sein soll, achten Sie darauf das die Kettenselektion ausgeschalten ist
5. Dann werden die zwei Kanten gewählt an welcher die Fase sein soll, achten Sie darauf das die Kettenselektion ausgeschalten ist
6. Dann kann mit OK bestätigt werden und die Fase ist erstellt.
Falls Sei eine andere Funktion benutzten wollen (hier eine längere Fase) dann gehen Sie wie folgt vor (die schritte 1 und 2 wie vorherig):
- Die Funktion Linie auswählen
- An die gewünschte Position navigieren oder direkt koordinaten eingeben (falls koordinaten verwendet überspringe Sie Schritt 3 und 4)

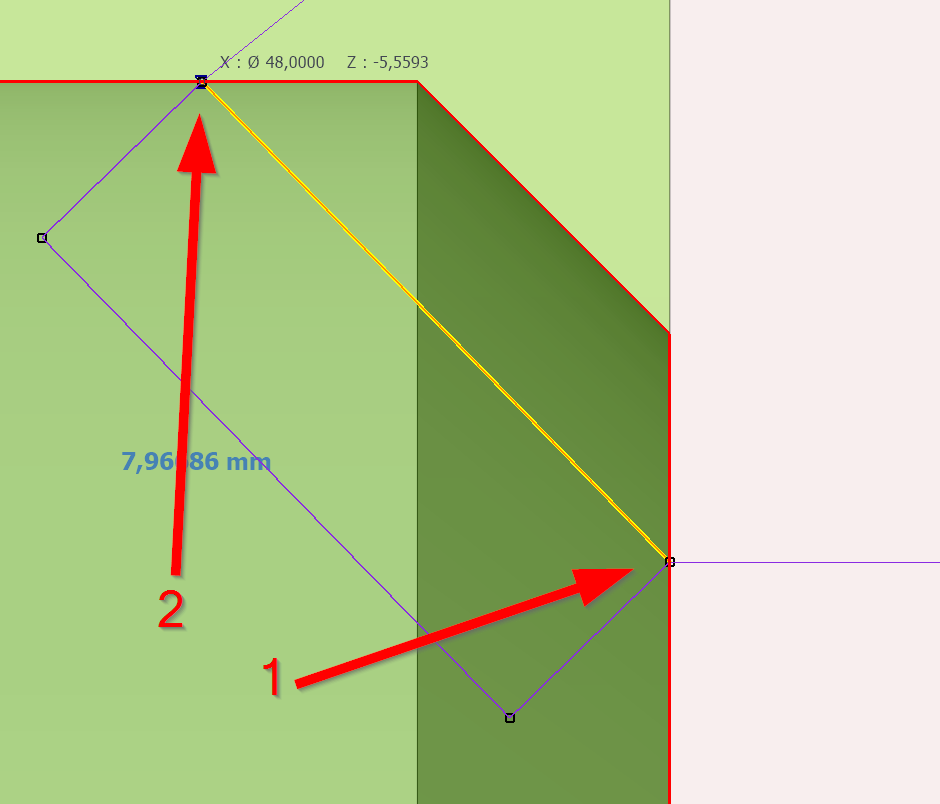

- Den ersten Punk mit einem Linksklick anwählen
- Den zweiten Punkt anwählen

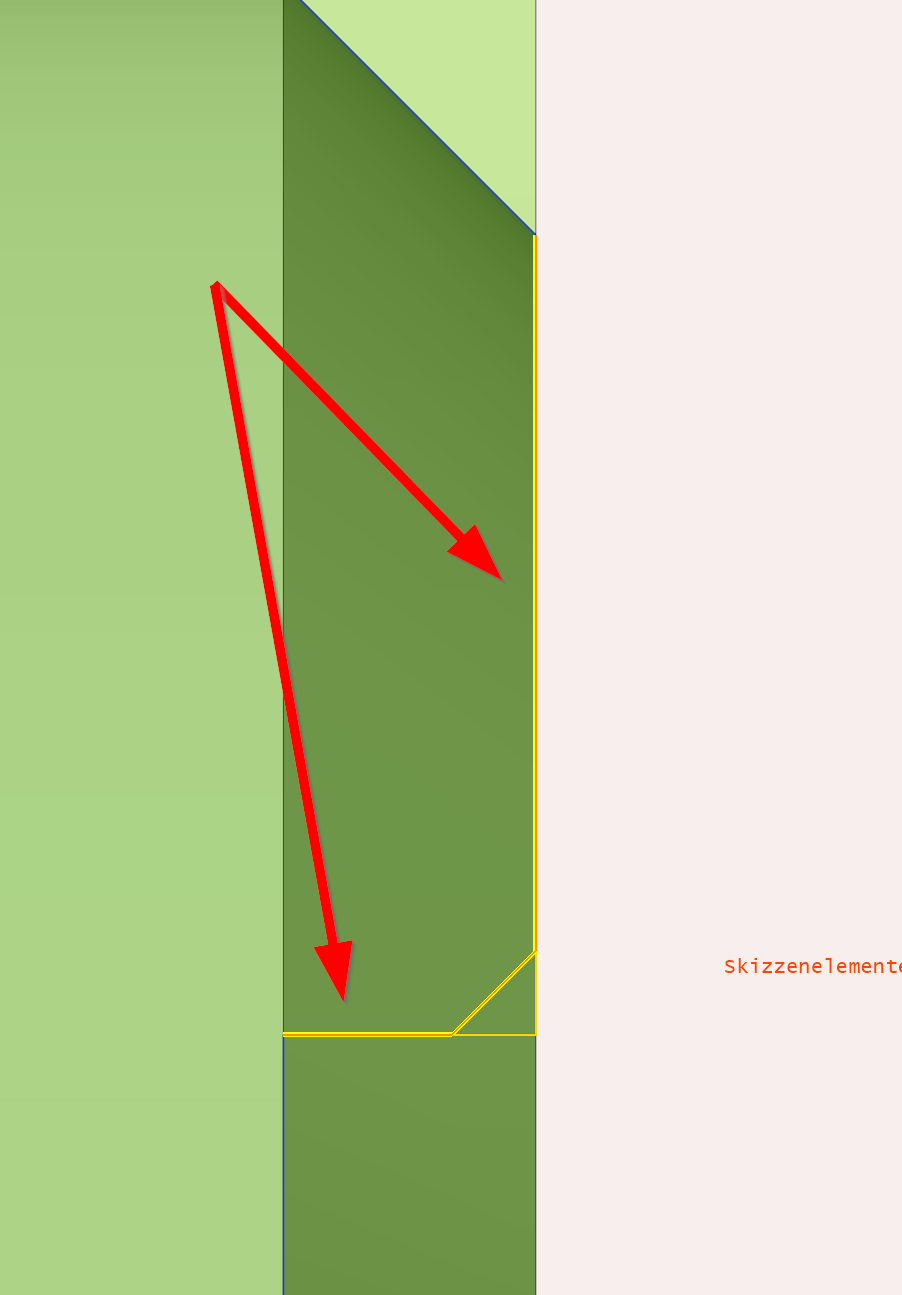

5. Dann ESC drücken
6. Dann das Menü schliessen

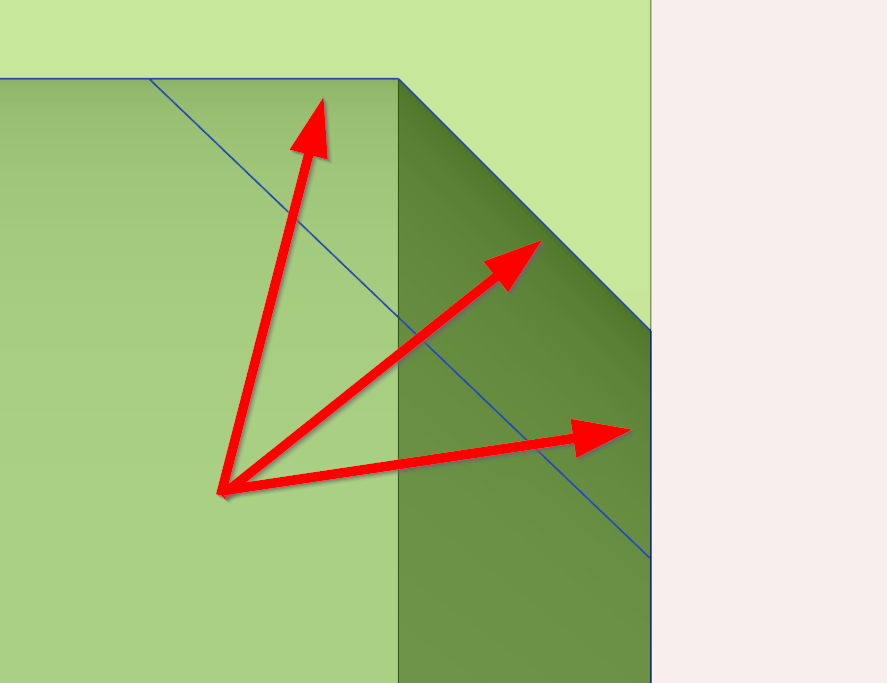

7. Die überschüssigen Stücke Trimmen. Diese Funktion finden Sie ebenfalls in der Modelbearbeitung
6. Dann das Menü schliessen
7. Die überschüssigen Stücke Trimmen. Diese Funktion finden Sie ebenfalls in der Modelbearbeitung
Sobald Sie mit dem fertigen Drehprofil arbeiten möchten, öffnen Sie wie gewohnt eine Bearbeitung, nun aber mit der Option Wähle Geometrie. Nun können Sie das Drehprofil mit einem Klick auswählen wenn Sie die Kettenselektion aktiviert haben.
