Bei vertikalen Fräsmaschinen können Sie mehrere Schraubstöcke verwenden und das gleiche Programm auf jedem Schraubstock wiederholen.
Jeder Schraubstock hat einen bestimmten Arbeitsversatz (G54, G55, G56 ...).
Stellen Sie im Setup-Bildschirm Modus als Mehrfach Koordinatensysteme ein und aktivieren Sie dann alle benötigten Ursprünge. Im Beispiel unten sehen Sie die aktivierten WCS 1, 2 und 3.
Schauen Sie sich den gcode unten an, der gleiche Arbeitsgang Werkzeugweg wird 3 Mal wiederholt.
Jedes Mal mit einem anderen ORIGIN-Code (G54, G55 und G56)
N1
G54
(FACE MILLING - ROUGHING)
(T16 R345 PP D 50MM)
T16 M06
G94 S1592 M03
G00 G90 X16.667 Y80.
G43 H16 Z100. M08
Z50.
G01 Z0. F5000.
/// skipped code ///
G00 Z50.
Z100.
G55
(FACE MILLING - ROUGHING)
G00 X16.667 Y80.
Z100.
Z50.
G01 Z0. F5000.
Y75. F425.
/// skipped code ///
Z100.
G56
(FACE MILLING - ROUGHING)
G00 X16.667 Y80.
Z100.
Z50.
G01 Z0. F5000.
// skipped code ///<br>
Postprozessor : Stellen Sie sicher, dass Sie das {ORIGIN}-Tag in den Vorlagen "Operation Head Code" und "Operation Head Code (ohne Werkzeugwechsel)" haben.

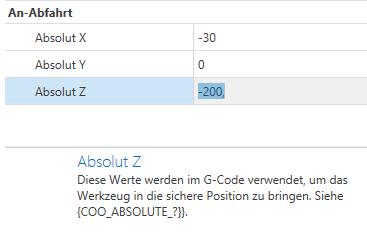

Diese Werte werden im G-Code verwendet, um das Werkzeug in die sichere Auskuppelposition zu fahren.
Siehe Tags {COO_ABSOLUTE_?} und {COO_MACHINE_?}
Dies ist der Setup-Dialog...
Und dies ist die Ausgabe g-code-
