Werkzeug-Durchmesser-Kompensation

Die Steuerungskompensation wird nur für Schlichtdurchgänge und Gewindezyklen-Bearbeitungen angewendet.


In SimplexCAM sind drei Kompensationsmodi vorhanden:


  • Computer

  • CNC

  • Werkzeugabnutzung

INFO:

Im CNC-Modus und im Werkzeugabnutzungsmodus wird am Anfang und am Ende des Werkzeugweges automatisch eine lineare Anfahrbewegung hinzugefügt. Dies ist notwendig, um eine Werkzeugmaschinenkompensation zu ermöglichen.

Im Ausgabecode sind Codes zum Aktivieren / Deaktivieren der Werkzeugkompensation sichtbar (normalerweise G41/G42/G40).

Die lineare Anfahrbewegung ist 5% größer als der Werkzeugdurchmesser.

1. Computer

Dies ist der kompatibelste Modus, da der endgültige Pfad automatisch berechnet wird.

Der Ausgabecode enthält keinen Kompensationsbefehl (normalerweise G41 - G42).


Es ist nicht möglich, den Werkzeugweg von der Werkzeugmaschinentabelle aus einzustellen. Sie müssen sich nicht um die Einstellung des Werkzeugdurchmessers im Register Werkzeugdurchmesser kümmern.


Es zeigt nicht an, ob Sie in Ihrem Werkstück enge Toleranzen einhalten müssen.


Siehe unten auf der Seite für Informationen über den Ausgabecode.

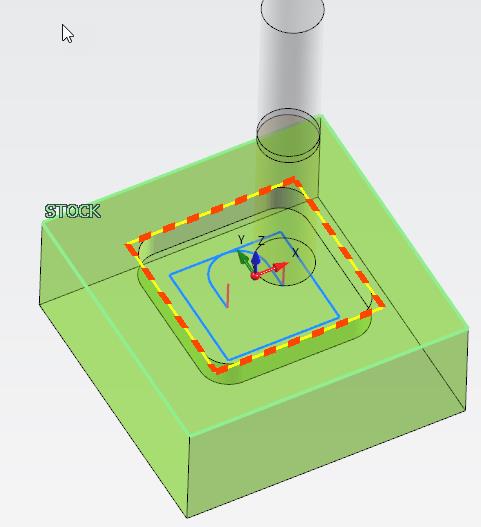

Computer-Kompensationsmodus:

2. CNC

Dies ist der am wenigsten kompatible Modus. Der Ausgabepfad spiegelt genau das Geometrieprofil wider. Der gesamte Versatzabstand und der effektive Werkzeugweg werden von der CNC-Maschine berechnet.


In diesem Modus ist es notwendig, den Werkzeugdurchmesser in der Tabelle der CNC-Maschinenwerkzeuge zu definieren. Es ist möglich, den Wert des Werkzeugverschleisses zu korrigieren, um die mögliche Durchbiegung des Werkzeugs zu kompensieren.


Die Werkzeugwegvorschau und -simulation zeigen immer den nicht kompensierten Weg an. Dieses Problem kann für den Anwender visuell irreführend sein. Auf Gcode-Ebene ist alles in Ordnung, da das nicht kompensierte Profil G41 / G42 ausgegeben wird, ebenso wie die Maschine, die den kompensierten Werkzeugweg erstellt. Wir wissen, dass die Visualisierung in diesem Fall nicht optimal ist, aber es momentan das Beste, was wir hier zur Verfügung stellen können. Der Werkzeugweg wird in der CNC-Maschine kompensiert, so dass Sie dort den gewünschten Werkzeugweg erhalten.

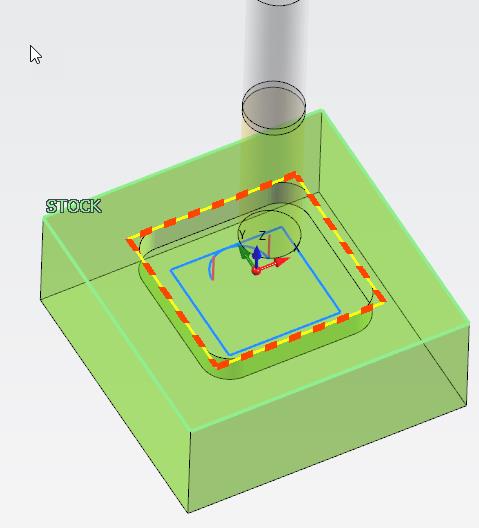

CNC-Kompensationsmodus:

3. Werkzeugabnutzungsmodus

Der Offset-Durchmesser wird vom Computer berechnet, aber Sie können auch den Werkzeugweg anpassen, indem Sie die Werkzeugverschleißtabelle der Werkzeugmaschine bearbeiten.


Dies erlaubt es, weniger Inkompatibilitätsprobleme mit cnc zu haben.


Werkzeugverschleiß-Kompensationsmodus:

ANHANG

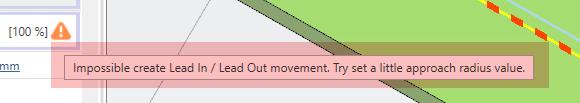

Sowohl bei der CNC-Kompensation als auch bei der Werkzeugabnutzungskompensation wird ein Fehler ausgelöst, wenn der Werkzeugweg-Engine keine korrekte Ein- und Ausfahrbewegung erzeugen kann.

Versuchen Sie in diesem Fall, den Wert des Annäherungsradius unter der Schlichtbearbeitung zu reduzieren.

Ausgabe Code

Damit der Maschinenbediener weiß, welche Kompensation aktiviert ist und welche Werte in die cnc-Werkzeugregistrierung eingefügt werden müssen, sind all diese Informationen im Ausgabecode sichtbar.


Sowohl in der Werkzeugzusammenfassung als auch beim tatsächlichen Aufruf des Werkzeugs.

Computer-Kompensation Beispiel :




In Tool-Zusammenfassung :

(#7 - END MILL D 8MM COMP COMPUTER - RADIUS COR VALUE 0)

Beim Werkzeugaufruf:

N5 (POCKET - FINISHING) (COMP COMPUTER - RADIUS CORRECTOR VALUE 0) (END MILL D 8MM)

CNC-Kompensation Beispiel :




In Tool-Zusammenfassung :

(#7 - END MILL D 8MM COMP NCCONTROL - RADIUS COR VALUE 4)

Beim Werkzeugaufruf:

N5 (POCKET - FINISHING) (COMP NCCONTROL - RADIUS CORRECTOR VALUE 4) (END MILL D 8MM)

Werkzeugabnutzung-Kompensation Beispiel :




In Tool-Zusammenfassung :

(#7 - END MILL D 8MM COMP TOOLWEAR - RADIUS COR VALUE 0)

Beim Werkzeugaufruf:

N5 (POCKET - FINISHING) (COMP TOOLWEAR - RADIUS CORRECTOR VALUE 0) (END MILL D 8MM)

Auf diese Weise können Sie direkt von gcode aus sehen, welcher Korrekturmodus aktiviert wird und welchen Wert der Bearbeiter in die Werkzeugmaschinentabelle einfügen muss.


Somit sehen Sie, dass Sie den Werkzeugdurchmesser nur bei der CNC-Kompensation einstellen müssen, bei den beiden anderen Modi müssen Sie den Werkzeugdurchmesser auf 0 (Null) setzen.
