3+2 Achsen Maschinenunterstützung

Unterstützung für 3+2-indizierbare Fräsmaschinen ist verfügbar.

Jetzt ist es möglich, die Tischkonfigurationen auszuwählen:

A und C (Drehung um die X- und Z-Achse)
B und C (Drehung um die Y- und Z-Achse).

Es ist auch möglich, die Position von Tisch A (oder B) zu erzwingen, um immer im positiv oder negativ Bereich zu sein.

Regenerieren Sie alle Operationen nach der Änderung der Maschinenparameter.

Um die Maschinenkonfiguration zu ändern, öffnen Sie den Postprozessor-Bearbeitungsdialog, klicken Sie auf die Registerkarte [Maschineneigenschaften], suchen Sie nach „3+2“ und ändern Sie die verfügbaren Optionen nach Ihren Wünschen.

Setup Einstellungen

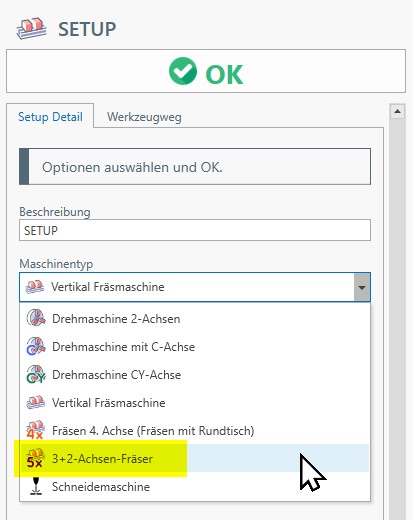

Um diese Funktion zu nutzen, wählen Sie [3+2 Achsen Fräsen] im Setup-Bildschirm.

Verwenden Sie die Funktion WERKZEUGAUSRICHTUNG / TOOL ORIENTATION, um die Ausrichtung für die entsprechende Operation festzulegen.

Weitere Informationen zur Werkzeugausrichtung finden Sie unter dem Link am Ende der Seite.

Nur die Z-Richtung der Arbeitsgangausrichtung wird zur Berechnung der Werkzeugdrehwinkel verwendet.

Es ist also nicht sinnvoll, die X- und Y-Achse oder den Ursprungspunkt in der Werkzeugausrichtungsebene zu definieren.

Der Ursprungspunkt ist immer das Setup WCS.

Wenn Sie also ein 3D-Modell zur Verfügung haben, wählen Sie einfach eine ebene oder zylindrische Fläche, um die Ausrichtung zu definieren.

Postprozessor

Stellen Sie im Postprozessor sicher, dass Sie den folgenden Maschinenwinkelcode sowohl in die [Operation head code] als auch in die [Operation head code (with no tool change)]-Vorlage aufnehmen:

{OPERATION_AXIS_A_ANGLE_CODE}

{OPERATION_AXIS_B_ANGLE_CODE}

{OPERATION_AXIS_C_ANGLE_CODE}

Wenn die Maschine eine Bremse hat, fügen Sie auch die Tags {BRAKE_OFF_PLACEHOLDER} und {BRAKE_ON_PLACEHOLDER} nach der Tabellenpositionierung hinzu.

Beispiel:

{EMPTY_LINE}

{LINE_N}

{ORIGIN}

({OP_DESC})

({RADIUS_COMP_INFO})

({TOOL_LABEL})

T{TOOL_POS}M6

{NEXT_TOOL_CODE}

{FEED_MODE}

S{SPEED_VALUE}{SPINDLE_ORIENTATION}

{ORIGIN}

{BRAKE_OFF_PLACEHOLDER}

{OPERATION_AXIS_A_ANGLE_CODE}

{OPERATION_AXIS_B_ANGLE_CODE}

{OPERATION_AXIS_C_ANGLE_CODE}

{BRAKE_ON_PLACEHOLDER}

{COOLANT_CODE}

Wenn Sie Unterstützung bei Ihrer Maschine benötigen, senden Sie uns Ihre Achsenkonfiguration.

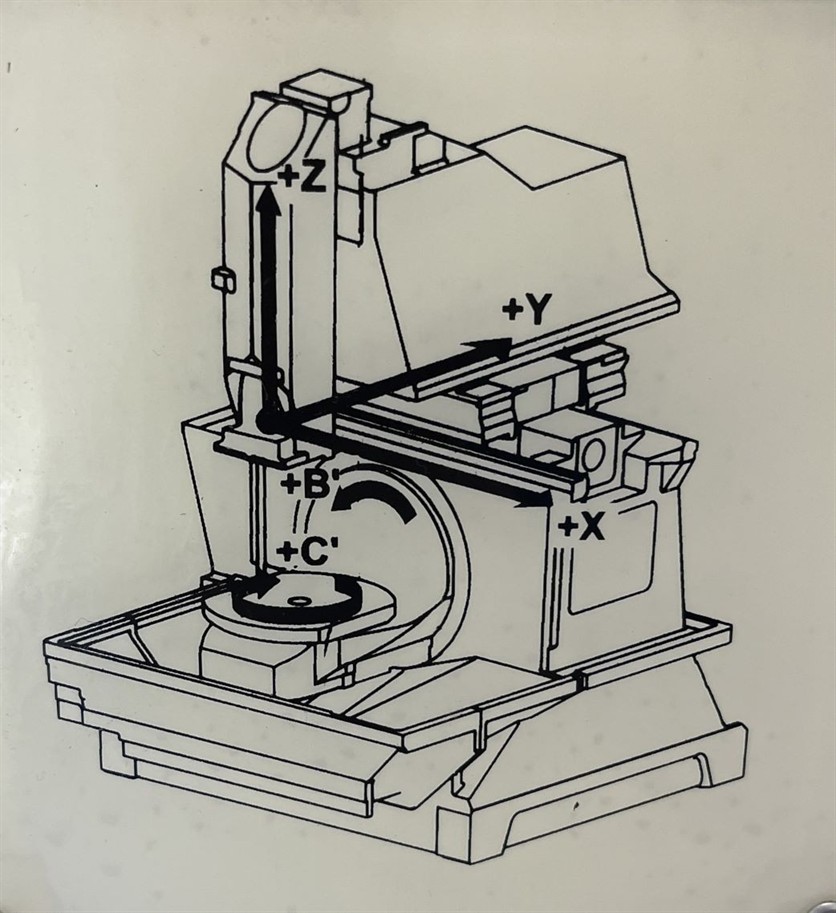

Normalerweise finden Sie auf der Maschine ein Schild mit dem Achsdiagramm der Maschine wie dieses:

Mehr Informationen zur Werkzeugausrichtung
